产品简介

20世纪50年代以来，中压开关设备发展经历了敞开式、箱式、金属封闭式等阶段，在满足设备的功能性使用要求方面已经不存在任何问题，而且产品早已系列化和使用范围全覆盖。体积小、免维护、高模块化、安全可靠的环保气体绝缘环网柜快速发展，可实现对电力系统配电网络的远程监测、控制、管理，实现了电网优化、用电安全、电能管理、节能降耗的需求;系统同时可广泛应用于交通、工厂、医院、学校、建筑、住宅小区及商用写字楼等智能配电领域。

ZHHBN-12节能环保型全绝缘环网柜全面引进生产设备及制造技术，实现本地化生产,大大降低了制造成本，缩短了交货周期，推出后深受用户好评。

产品特点

<功能复合、一体化产品

开关设备的充气壳体采用高品质的厚2.5mm不锈钢板通过激光焊接而成，保证气箱密闭可靠性，机械强度高，耐腐蚀性好，充气壳体的防护等级达到IP67; 气箱装有防爆膜片，能有效防止气压过高时对人和设备造成的损害;将全部导电部件封闭在气箱当中，既能避免外界环境因素的影响，又能提高运行可靠性,使其具备免维护(或少维护)的功能，同时还能符合体积小型化要求。开关采用三工位(隔离+接地) +真空灭弧室，适合目前电网运行维护需求。

<环保、无污染

ZHHBN-12节能环保型全绝缘环网柜的绝缘介质是零级干燥空气(外购) 或符合GB/T 8979 -2008的99.99%纯N2,气体的泄露对外界环境不会造成任何影响，无需进行任何回收处理。

<完善的机械连锁

ZHHBN-12节能环保型:全绝缘环网柜的操作面板具有完善的五防机械连锁功能,连锁功能都在内部已配置好，操作时请按操作说明顺序操作，使用非常方便。

<灵活的拓展化设计

ZHHBN-12节能环保型:全绝缘环网柜为模块化设计，可以将各种模块通过专用的母线连接件，实现多样化的单元组合，较大限度的满足中国各个地方复杂多样的配电设计方案。

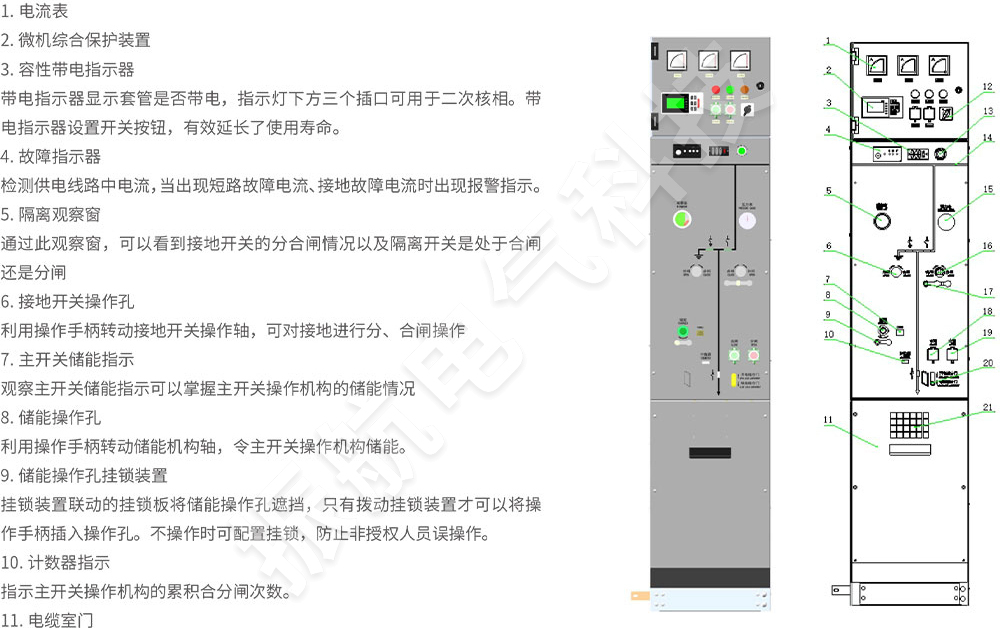

产品结构

使用环境

◇ 海拔高度:≤2000m (安 装海拔高度超过2000m) ;

◇ 环境温度:温度: 40°C; 低温度: -40°C; 24h内平均气温不超过35°C ;

◇ 环境湿度: 24h 相对湿度平均不超过95%;月相对湿度平均值不超过90% ; .

◇ 安装环境:周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈振动冲击;

◇ 抗震裂度: 8度。

依据标准

GB/T 11022- -2011高压开关设备和控制设备标准的公用技术要求

JB/T 3855- 2008 3.6kV ~ 40.5kV户内交流高压真空断路器

GB 3906- -2006 3.6kV ~ 40.5kV交流金属封闭开关设备和控制设备

GB 4208- -2008外壳防护等级(IP 代码)

GB 1984- -2014 高压交流断路器

GB/T 4205- -2010 人机界面(MMI) -操作规则

GB 3804 - -2004 3.6kV ~ 40.5kV高压交流负荷开关

GB/T 6388- 1986 运输包装收发货标志

GB 16926- -2009 高压交流负荷开关一 熔断器组合电器

GB 9969- -2008 工业产品使用说明总则

GB 1985- -2014高压交流隔离开关和接地开关

GB/T 13384- -2008 机电产品包装通用技术条件

GB 3309-1989 高压开关设备常温下的机械试验

GB/T 14436- 1993 工业产品保证文件总则

DL/T404-2007 3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T 191- -2008包装储运图示标志

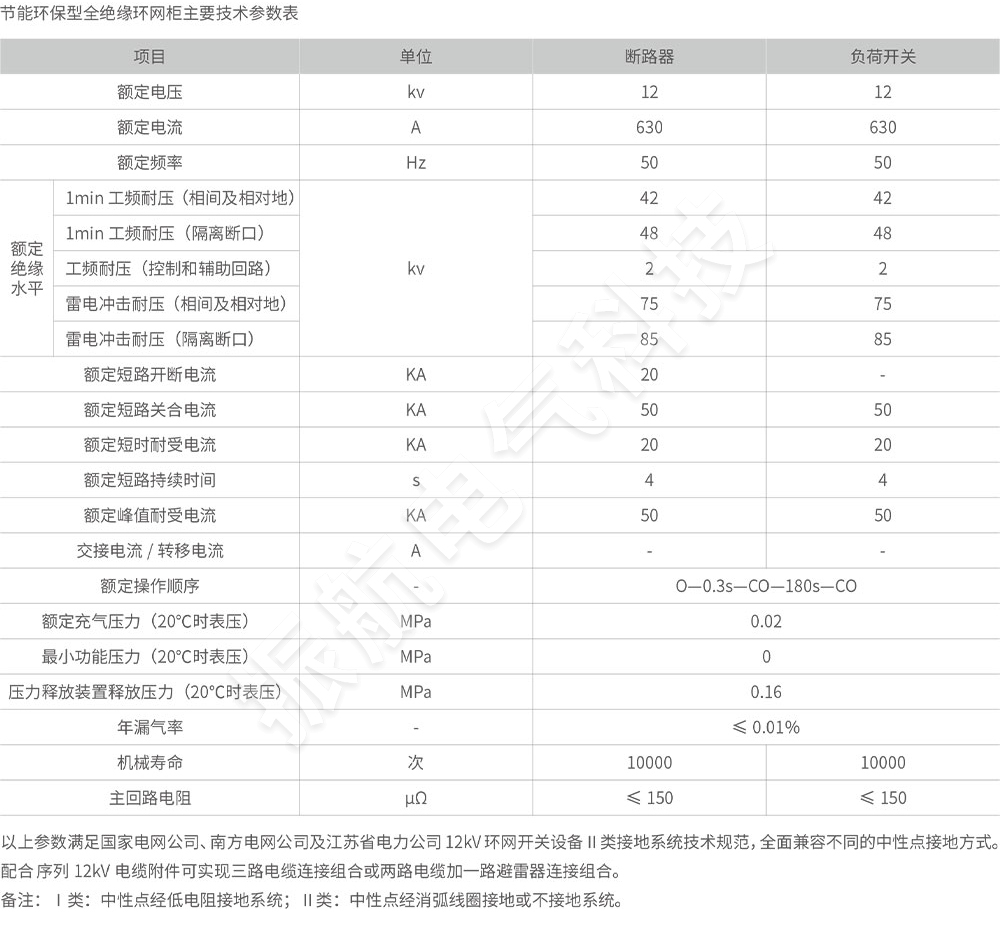

技术参数

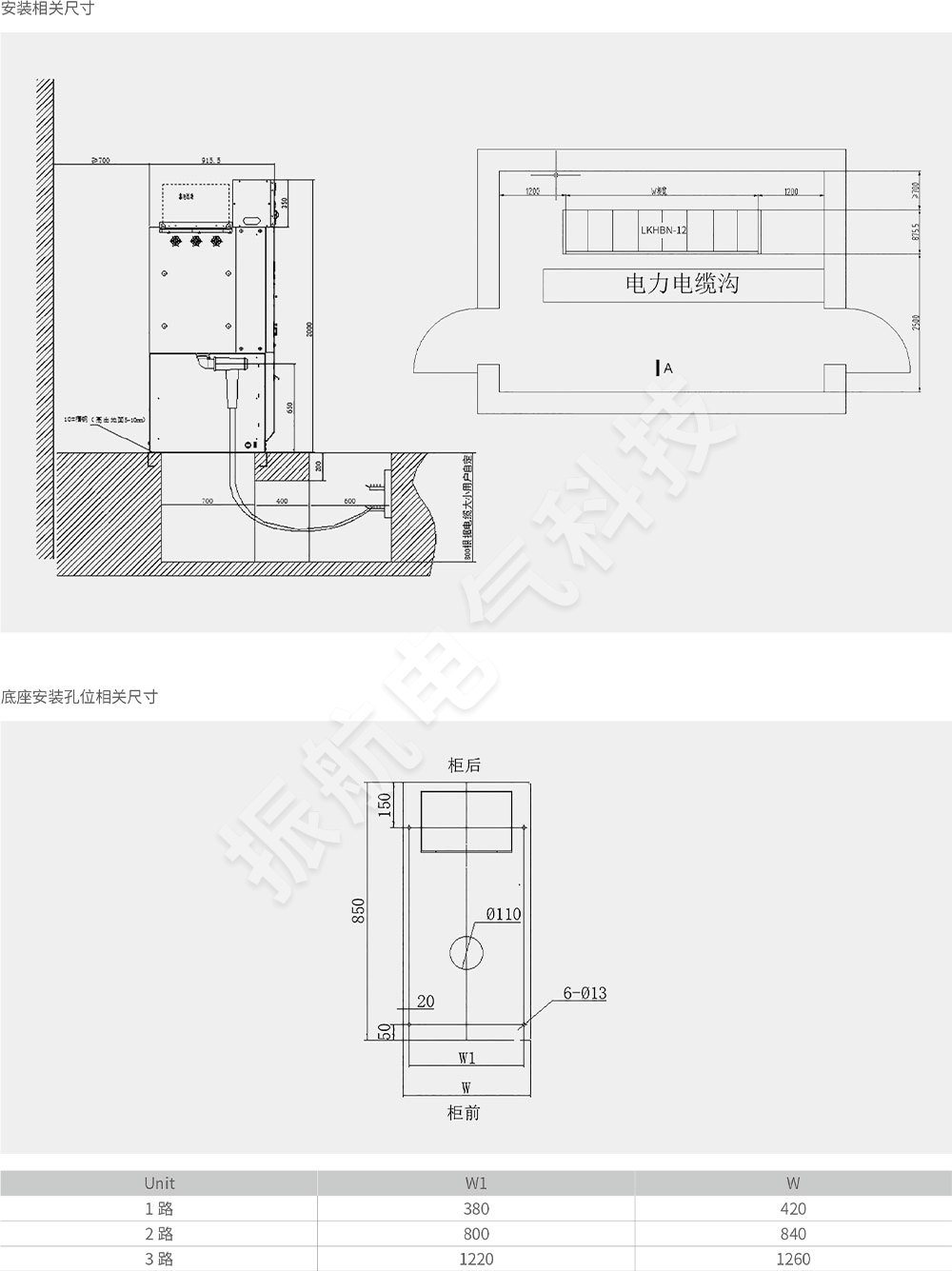

外形及相关尺寸
